Dalam pelajaran autocad kali ini autocad tutorial akan membahas cara membuat lingkaran, lingkaran dalam autocad tutorial kali ini akan kita bahas semua teknik yang bisa dilakukan. Ada enam cara yang bisa kita lakukan dalam membuat lingkaran yaitu:
- Membuat lingkaran menggunakan Radius
- Membuat lingkaran menggunakan Diameter
- Membuat lingkaran menggunakan 3 titik
- Membuat lingkaran menggunakan 2 titik
- Membuat lingkaran menggunakan titik singgung dan radius
- Membuat lingkaran menggunakan titik singgung
Keenam teknik ini bisa anda pelajari semuanya di autocad tutorial. Autocad tutorial akan membahasnya satu persatu di sertai dengan gambarnya, biar anda mudah memahami dan menerapkannnya. Syaratnya adalah anda harus sudah mengikuti pelajaran autocad dari awal. Bilapun anda langsung belajar di bagian ini juga tidak masalah.
Ok kita mulai aja pelajaran autocad kita kali ini. Silakan anda buat dulu rectangle 200 x 100 seperti dibawah ini yang berfungsi sebagai kotak bantu membuat lingkaran.
Cara 1 Membuat lingkaran menggunakan Radius
Ketik: C - enter atau klik toolbar circle

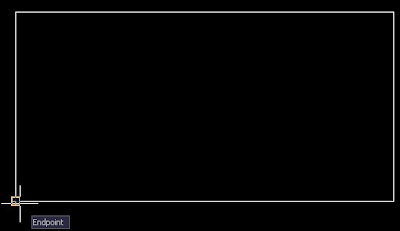

Klik di sudut kiri bawah kotak yang sudah kita siapkan seperti gambar dibawah ini (berfungsi sebagai titik pusat lingkaran) :
Tarik mouse kesembarang tempat (jangan di klik), seperti gambar di bawah ini:
Ketik radius lingkaran: 25 - Enter
GAMBAR OBJEC LINGKARAN RADIUS 25Cara 2 Membuat lingkaran menggunakan Diameter
Ketik: C - enter atau klik toolbar circle
Klik di sudut kanan bawah kotak yang sudah kita siapkan (berfungsi sebagai titik pusat lingkaran)
Tarik mouse kesembarang tempat (jangan di klik), seperti gambar di bawah ini:
Ketik Diameter lingkaran: 100 - Enter
GAMBAR OBJEC LINGKARAN DIAMETER 100
